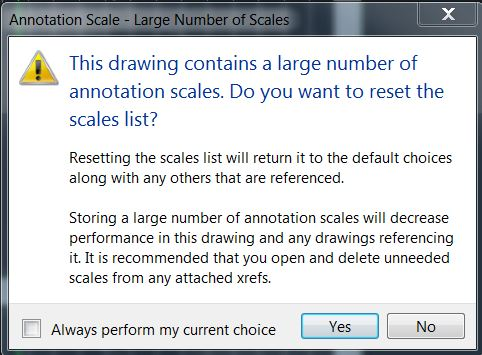

AutoCAD產品中打開圖形時,顯示以下警告消息:

注釋比例 — 大比例

此圖形包含大量注釋比例。是否要重置比例列表?



此外,命令行可能會(huì )顯示以下消息:

解析外部參照參照名稱”: 參照位置

建議打開并重新保存外部參照文件以刪除多余比例。


解決方案:

單擊警告消息上的是”以刪除過多的注釋比例。
備選方案:

· 輸入命令 — SCALELISTEDIT > Reset > Yes。

· 為正在使用的特定AutoCAD版本安裝比例列表清理實用程序。這樣可以從多個文件中刪除注釋比例。

如果出于某些原因,圖形不允許通過上述過程刪除注釋比例:

1. 使用SAVEAS命令,并以DXF格式重新保存它。

2. 關閉DWG文件并打開DXF文件。

3. 輸入 — PURGE > Regapps命令。

4. 輸入PURGE命令,選中所有復選框,然后單擊“確定”。

5. 使用AUDIT命令。

6. 重新保存為DWG格式。

7. 可能需要打開新圖形,然后使用INSERT命令將影響文件插入其中,以完全清理圖形。

注意:確保圖形及其外部參照保存在本地。
