產品介紹

VGStudioMAX，是Volume Graphics公司的VGStudio和VGStudioMAX根據CT、MRI等的voxel數據來生成Volume模型的軟件。

簡介

該軟件支持大多數文件的輸入/輸出格式，使用一般的PC即可對大容量（1.5GB）的數據進行雙方向處理。利用透明度和明暗度的調節，可以使數據生成各種立體圖像。是最適宜的形象視覺化軟件工具。

VGStudioMAX 是在形象視覺化基礎上增加有檢測，模型的部分輸出等功能，被廣泛利用在醫療和工業領域上。另外，如果使用[Keyframer]軟件工具，可由立體數據做成動畫。

VGstudio軟件的優勢如下：

1.高精度---獨特的德國技術使精度能夠達到亞像素級也就是CT/MRI本身硬件分辨率以下,如骨結構的三維壁厚的測量精度可達到CT/MRT分辨率的1/3-1/4。

2.海量數據處理---64位軟件隨硬件的提升無限量數據處理功能,在優秀工作站支持下可以處理幾十GB甚至上百GB,TB級別數據,32位軟件最多3G數據處理能力。埃及木乃伊項目切片60000張,初始模型數據量92G。

3.CT與MRI圖像溶合功能---即對同一物體分別用CT/MRI掃描獲得2次數據的溶合,從而根據CT/MRI各自的優勢來分析同一物體。

4.強大的多物體一場景功能,即在一個計算場景下,你可以導入多個CT/MRI voxel模型甚至同時導入STL三角形模型,從而達到您的分析需求。

5.強大的幾何/智能/灰度數種分割功能,可按您的需求將整體模型分割為任意的子模型,比如將大腦分為腦干/灰質/白質/顱骨...等等。

6.優化的STL抽取能力?？梢宰孕锌刂?/span>STL與原CT/MRI數據間的精度和STL三角形數據本身的光滑度。

7.應有盡有的圖像過濾能力,優化您的初始CT/MRI圖像。

8.特有的三維影片制作能力與任意視角觀察能力---既可以通過三維模擬內窺鏡進入人體內部進行任意視角的觀測,更可以制作人體內部三維科學教育影片來制作課件與動畫。

VGStudio MAX 性能優異

VGStudio MAX 革新了工業計算機斷層掃描數據(CT 數據) / 三維像素數據的應用方式: 更大的數據集可以被快速處理以及進行交互式操作。憑借其獨特的性能和選項模塊，VGStudio MAX可以在數分鐘內對龐大的CT 數據集進行處理，而且對數據集大小沒有任何的限制。甚至大于100 GB 的數據集也可在市面電腦硬件上處理。 這使得VGStudio MAX成為質量控制，快速成型以及逆向工程的首選軟件。

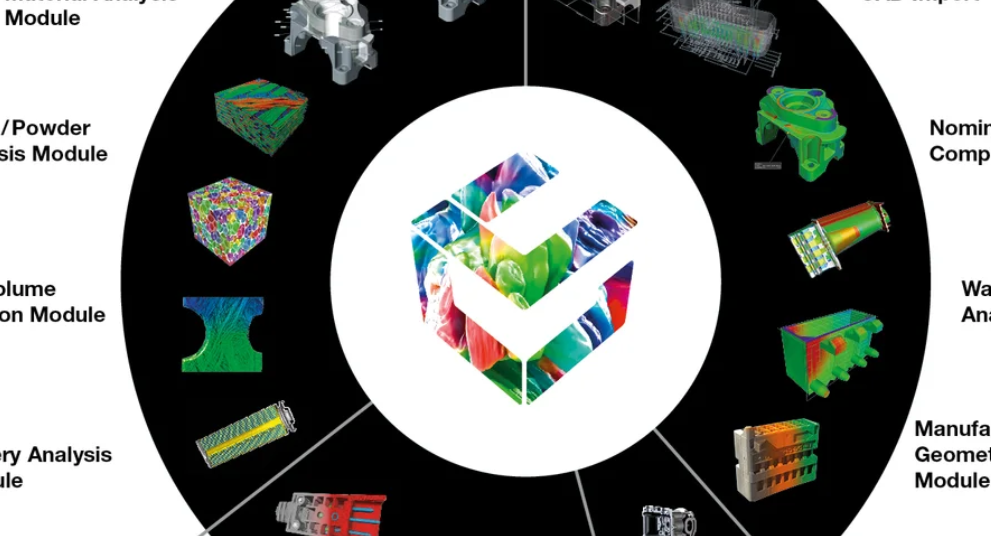

VGStudio MAX 廣泛應用的實例:

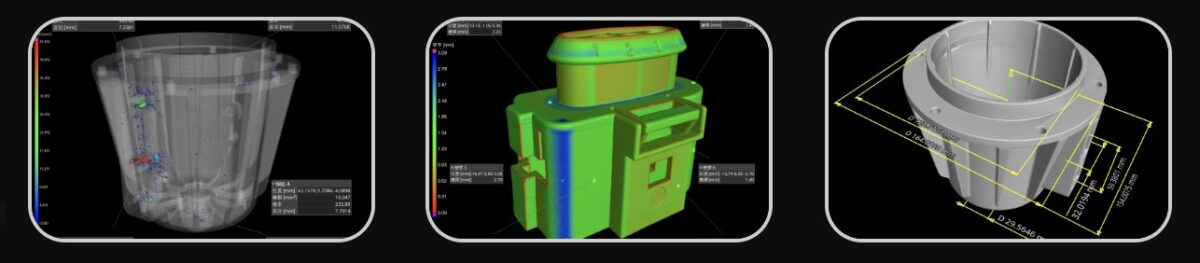

■ 使用三維坐標測量模塊獲取2D 和3D 尺寸(可選模塊)

■ 設計與實物比較模塊對CAD 數據進行比較，如STEP 和IGES 文件(可選模塊)

■ 自動斷層分析對孔隙/ 夾雜物進行檢測(可選模塊)

■ 壁厚分析(可選模塊)

■ 纖維復合材料分析(可選模塊)

■ 卓越的分割工具，在數據集中根據材料和幾何結構進行分割

■ 宏處理/ 批處理功能

■ 強大的報告工具，對每個測量特征可以根據用戶自定義的格式來生成詳細的報告

■ 亞像素精準的表面提取和點云或網格數據的導出，可用于快速成型和快速工程

■ 高性能的CT 重建功能(可選模塊)

VGStudio MAX引入了新的、獨特的“感興趣區域”概念，如使用強大的分割工具來定義研究區域，并對該區域進行相應的分析。“感興趣區域”把復雜零件分割成不同的部件。如設計與實物比較，壁厚設計或孔隙/ 夾雜物分析等數據分析任務可在用戶指定區域上執行。由此可大幅度縮減整體處理時間。

而且，“感興趣區域”可以被保存為模板，在感興趣區域內用戶指定的檢測任務也可以被保存到模板中，如進行不連續分析。該模板非常適合用于宏操作: 模板功能確保了批量比較分析結果，提升了質量監督和控制。

VGStudio MAX支持各種類型的體式數據和項目數據的導入，并提供良好的導入界面以幫助用戶來完成數據導入操作。導入的數據集會(huì )立刻以3D 效果和斷層切片的三視圖顯示出來。憑借著超級快速的立體顯示(實時光束追蹤)， VGStudio MAX可將CT 數據以交互式方式從任意角度顯示。體式數據可按所需方向做平面切割，從而使用戶獲取各個切面上的詳細信息。

VGStudio MAX 無與倫比和屢獲殊榮的高清3D 和2D 可視化功能，可用于多媒體和電視制作。關鍵幀工具可以直觀的創(chuàng )建各種格式的動畫視頻，以最令人印象深刻的形式呈現數據和分析的結果。即使是初次使用的用戶，借此關鍵幀工具也可以做出引人注目的3D 動畫。利用鼠標即可創(chuàng )建基于切片圖像堆棧的視頻圖像，由此可輕松地顯示和共享分析結果。
